Entwicklungsbeispiel: GigaTrans

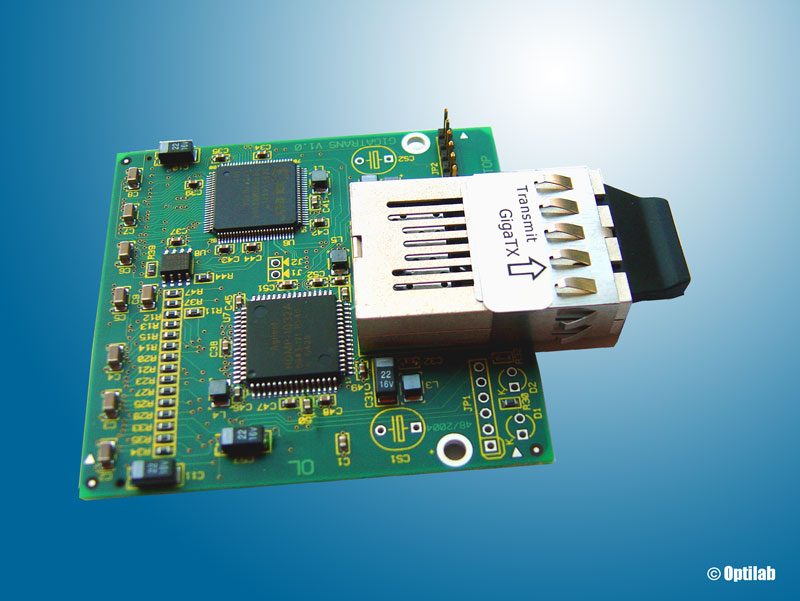

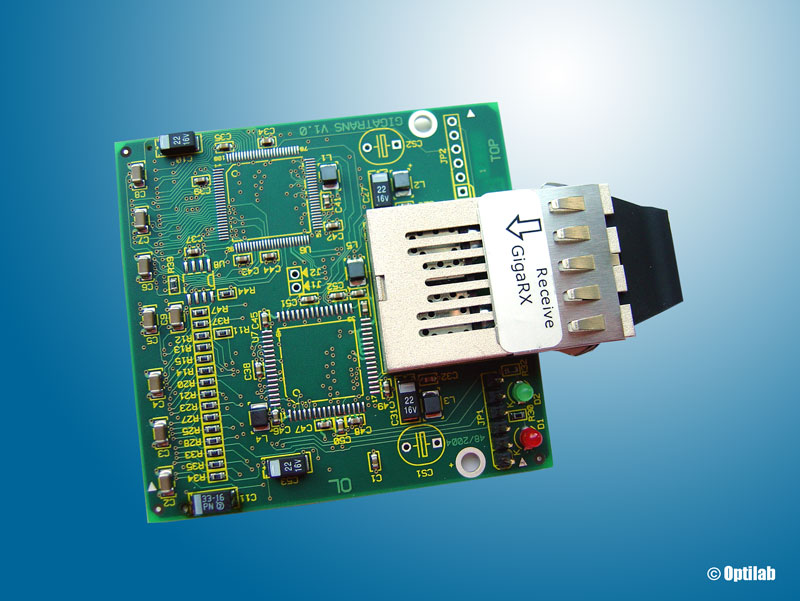

Als ein Beispiel von vielen stellen wir hier das von uns im Kundenauftrag entwickelte Modul GigaTrans vor. Mittlerweile ist es die Plattform für zahlreiche Einsatzfälle, in denen eine Übertragung von schnellen elektrischen Daten über eine Glasfaser erforderlich ist. Es besteht aus einer Sender- und einer Empfängerplatine, die unidirektional oder bidirektional Daten austauschen. Unser Kunde setzt es zur Übertragung von Videosignalen für ein hochauflösendes rotierendes Display ein. Er verwendet dazu eine proprietäre Parallel-Schnittstelle, die Gigatrans komplett inklusive Takt zur Gegenstelle transportiert. Ein frei belegbares serielles Interface (32 bit TTL) ermöglicht die wahlfreie Ansteuerung bis zu Transferraten von 1,4 Gbit/s. Das programmierbare Interface (OLD) ist den Benutzeransprüchen anpassbar und lässt vielfältige Applikationen, von der Ansteuerung hochauflösender Grafikdisplays bis hin zur Übertragung proprietärer Schnittstellen zu. Mit seinen geringen Abmaßen eignet sich der GigaTrans 1,4G ideal für enge Bauräume. Als optische Schnittstelle stehen sowohl multimode- als auch singlemode- Module zur Verfügung. Eine Übertragung für POF (plastic optical fiber)ist ebenfalls verfügbar. Steht in der Anwendung nur eine Glasfaser zur Verfügung, kann ein so genanntes BiDI-Modul von Optilab zum Einsatz kommen. Für rotierende Übertragung über eine Faser wurde der im Folgenden beschriebene Drehkoppler von Optilab entwickelt.
Anwendungen - Ansteuerung von Displays Eigenschaften - wahlfreie Ansteuerung |
