: : :  Sprinter (4)S0/2W : : :

Sprinter S0/2W

Der Sprinter S0/2W ist eine kostengünstige und einfachzu installierende Lösung, ISDN SO Schnittstellen über 2-Draht Kupferkabel transparent über lange Distanzen zu übertragen. Durch die transparente Übertragung lassen sich Sprach, Fax und Daten fehlerfrei übermitteln. Das Gerät lässt sich ohne spezielle Kenntnisse schnell und problemlos in Betrieb nehmen. Ein PC oder Terminal zwecks Konfiguration ist nicht nötig. Die ISDN Schnittstellen können mittels eines DIP-Schalters für den Betrieb als TE oder NT eingestellt werden. Damit kann der Benutzer z.B. zwei TK-Anlagen miteinander verbinden (Querverbindung) oder einen bestehenden ISDN-SO-Bus für ISDN Telefone verlängern.

Sprinter 4S0/2W

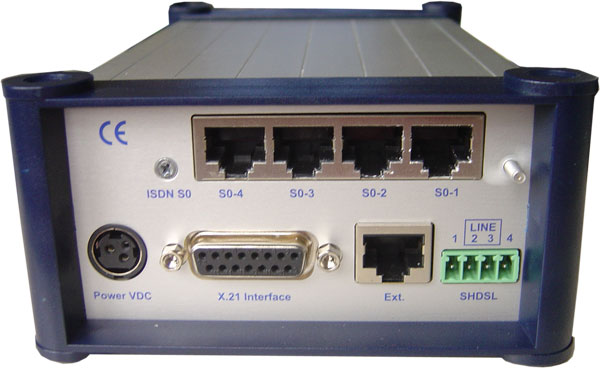

Der Sprinter 4S0/2W kann auf einer 2-Drahtleitung eine schnelle Verbindung aufbauen, die verfügbare Bandbreite aufteilen und dadurch verschiedene, unabhängige Anwendungen und Schnittstellen unterstützen. Durch seinen modularen Aufbau kann er von kleinen Campus-Netzen bis hin zu Carrier Access Lösungen eingesetzt werden. Dieser modulare Aufbau des Sprinter 4S0/2W ermöglicht auch, verschiedene Schnittstellen in einem einheitlichen System zukombinieren. Die Tischversion besteht aus zwei Modulen, dem Basismodul und dem ISDN-S0-Modul. Das Basismodul beinhaltet eine 2-Draht-Schnittstelle und ein X.21 Interface. Das ISDN-S0-Modul bietet 4 S0-Schnittstellen, die sich als TE oder NT einstellen lassen.

Weitere Schnittstellen optional

Weitere Schnittstellen lassen sich zusätzlich durch Aufsteckkarten realisieren, wie z.B. Fast Ethernet (10/100Mbit/s) und 2 Mbit/s G.703/G.704 (E1). Durch die protokolltransparente Übertragung lassen sich die Datenkanäle der unterschiedlichen Schnittstellen (X.21, ISDN-S0) Ethernet oder G.703/G.704) unabhängig voneinander über nur 2 Drähte multiplexen. Damit ist eine wirtschaftliche Sprach-Daten-Integration möglich. Bis zu 16 Module können in den 19" Rahmen eingebaut und in mehrere Segmente aufgeteilt werden. Optional kann der 19" Rahmen mit einem Managementmodul oder einem redundanten Netzteil bestückt werden.

Anwendungen

n

Übertragung von 1 x S0 (4xS0) über 2-Draht
n Reichweite: Mehrere Kilometer über eine 2-draht Kupferleitung
n zur kostengünstigen Mehrfachausnutzung von langen Kupferleitungen



Anwendung FiberSprinter Fast Ethernet plus 2xE1 auf Glasfaser (data and voice over fiber)

 <click for zoom>

Eigenschaften

n einfachste Bedienbarkeit

n umfangreiche LED-Diagnose

n einfache Konfiguration über DIP-Schalter

n hohe Lebensdauer

n robustes, stapelbares, EMV-festes Aluminium-Gehäuse

n optionales SNMP-Management


Für weitere Details und Anwendungsbeispiele steht Ihnen unsere Supportabteilung gern per Telefon unter 06106-284590 oder per email unter service@optilab.de zur Verfügung.

bis zu 4 x S0 über Doppeladern

Abbildung FiberSprinter FEMux-2E1
<click for zoom>

Produkttypen:

Sprinter S0/2W

Reichweite: mehrere Kilometer
Schnittstelle: 1xS0
Anschluss: RJ45
Line: 2 Wire
Anschluss: Klemme (2-Draht)

Sprinter 4S0/2W

Reichweite: mehrere Kilometer
Schnittstelle: 4xS0
Anschluss: RJ45
Line: 2 Wire
Anschluss: Klemme (2-Draht)

Sprinter 4S0+FEth/2W

Reichweite: mehrere Kilometer
Schnittstellen: 4xS0,
1x Fast Ethernet
Anschluss: RJ45
Line: 2 Wire
Anschluss: Klemme (2-Draht)



Datenblatt FEMux-2E -Sprache und Daten über eine Glasfaser-

Weitere Informationen finden Sie in unserem Datenblatt auf der Download-Seite.
